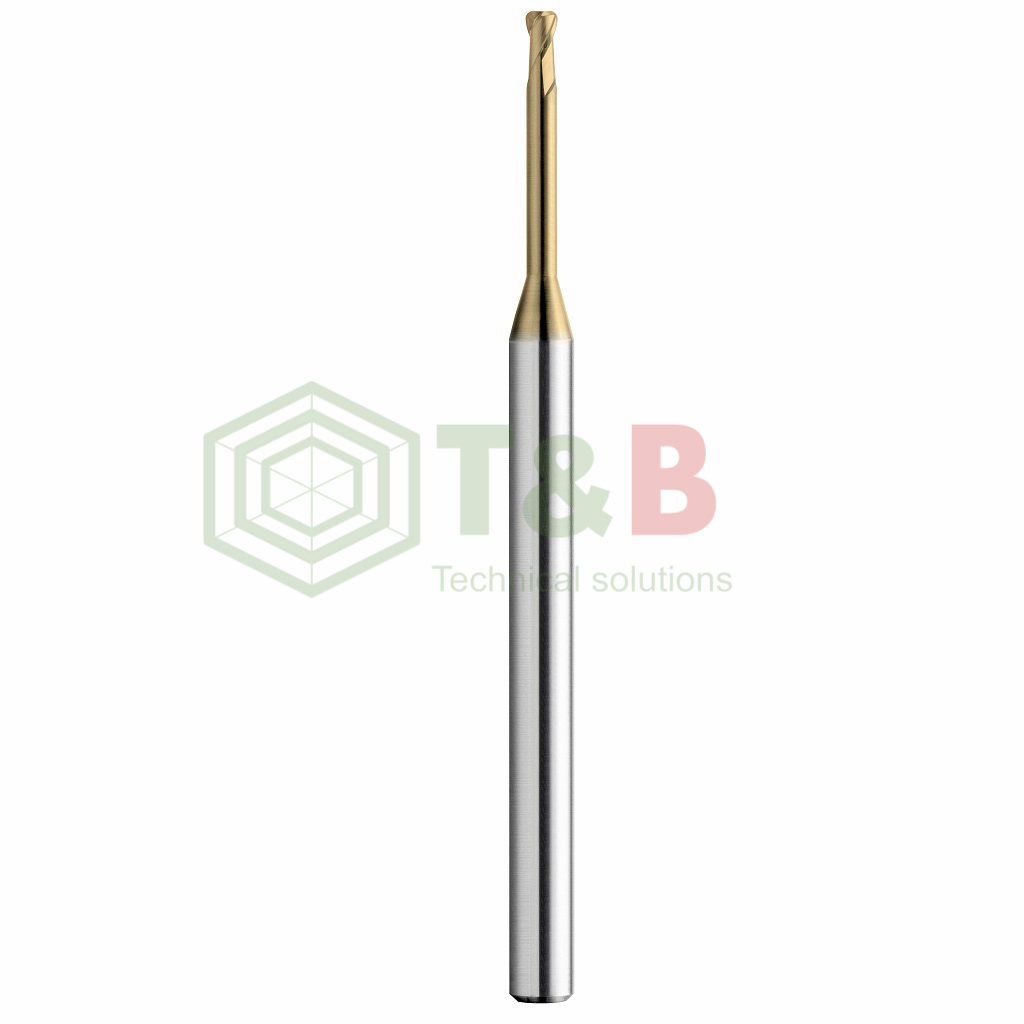

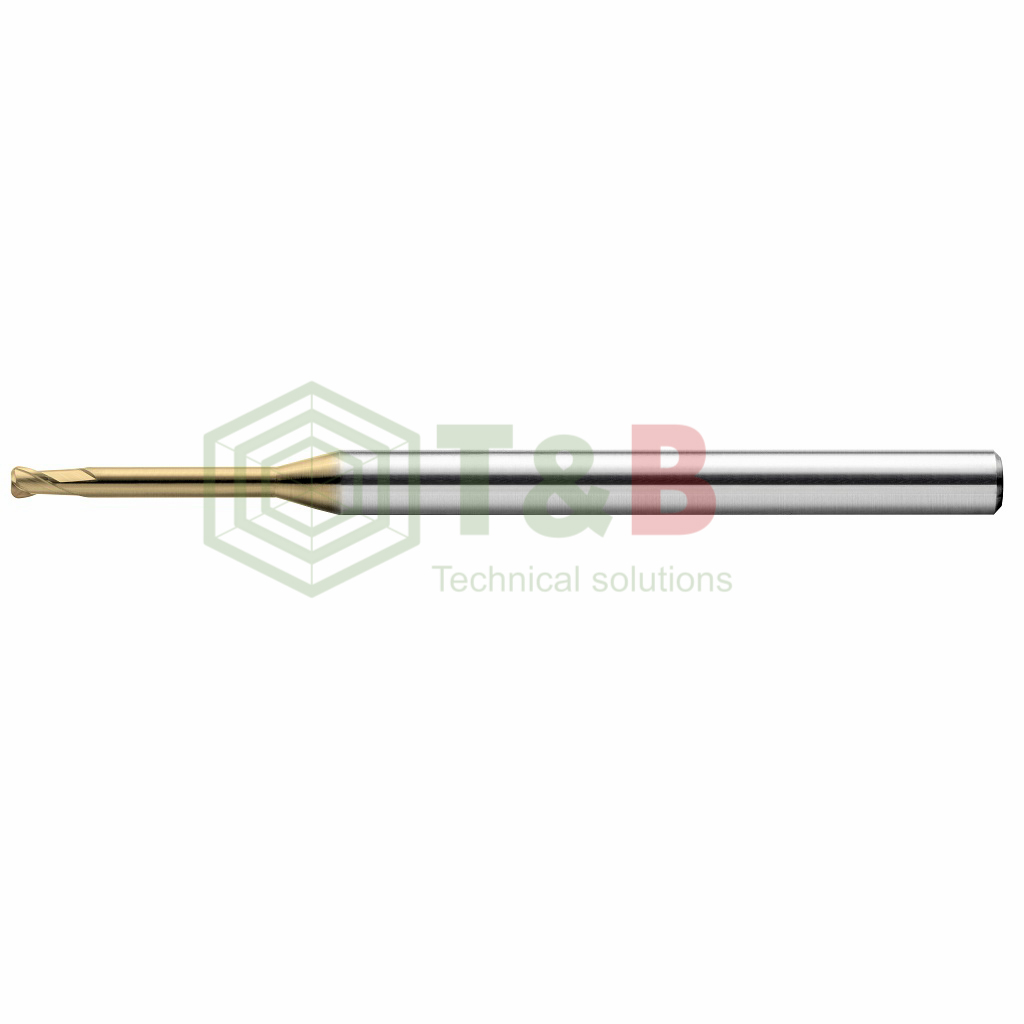

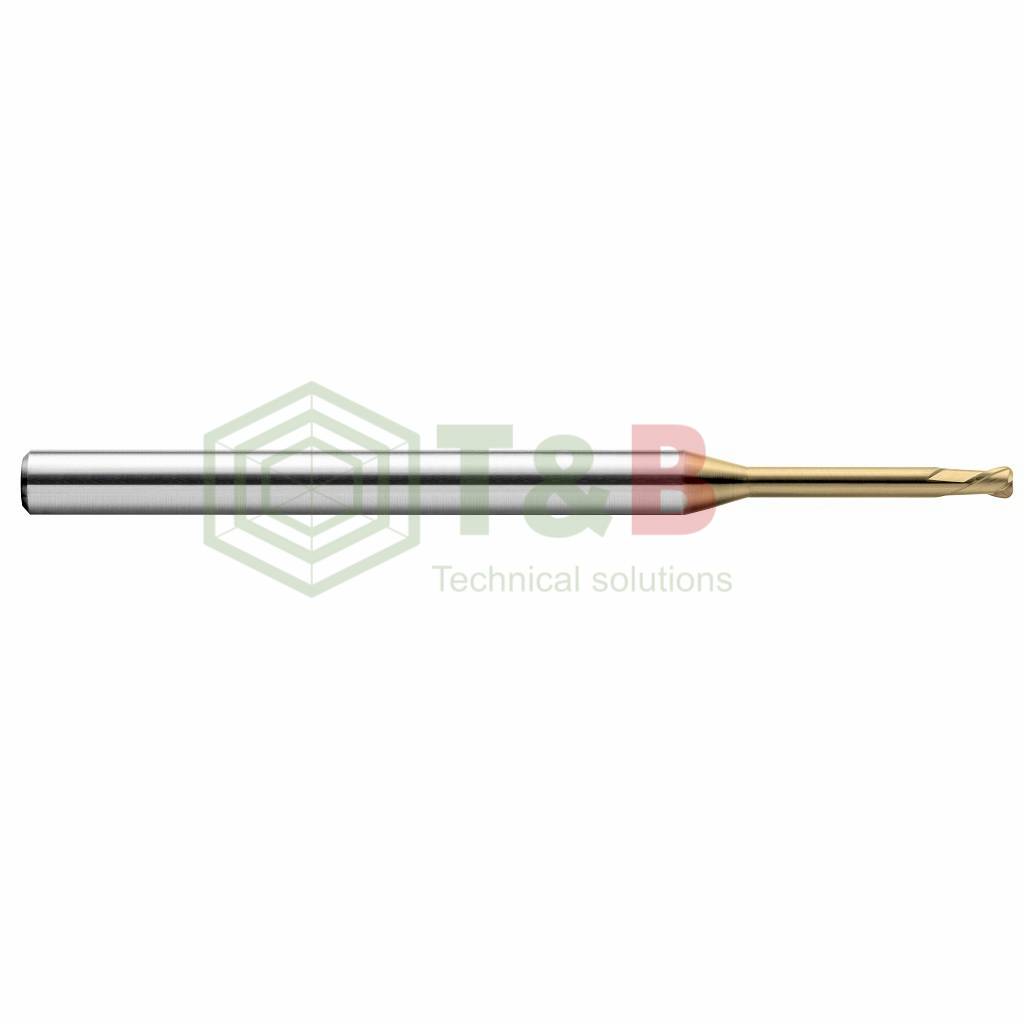

Dao Phay Bo Góc R 2 Me Cổ Dài Union Tools Model HLRS2000
Hãng sản suất: Union Tool (Nhật Bản)
Mã sản phẩm: HLRS2000
Vật liệu: Hợp kim siêu cứng MG (Super MG Carbide)
Kích thước: Φ1
Số lưỡi cắt: 2 me
Góc xoắn: 30°
Lớp phủ: HARD MAX
Độ cứng vật liệu gia công được: 70HRC.
Thích hợp: gia công khuôn mẫu sau nhiệt < 65HRC.
Ứng dụng: Phay thép có độ cứng cao, thép sau nhiệt
| Model | Excellent | Đường Kính Dao (Outside Diameter) φD |
Bán Kính Bo Góc (Corner Radius) CR |
Chiều dài cổ (Effective Length) ℓ1 |
Chiều dài lưỡi cắt (Length of Cut) ℓ |
Đường Kính Cổ Dao (Neck Diameter) φd1 |
Góc Côn (Shank Taper Angle ) Bta |
Tổng Chiều Dài (Overall Length) L |
Đường Kính Cán (Shank Diameter) φd |
Chiều dài hiệu dụng theo góc nghiêng Effective Length by Inclined Angles |
||||
| 30′ | 1° | 1°30′ | 2° | 3° | ||||||||||
| HLRS2010-005-020 | 1 | R0.05 | 1 | 0.95 | 16° | 50 | 4 | 2.51 | 2.86 | 2.70 | 3.01 | 3.28 | ||
| HLRS2010-005-030 | 3 | 50 | 4 | 3.59 | 3.82 | 4.01 | 4.18 | 4.51 | ||||||
| HLRS2010-005-040 | 4 | 50 | 4 | 4.72 | 4.92 | 5.14 | 5.33 | 5.73 | ||||||
| HLRS2010-005-050 | 5 | 50 | 4 | 5.72 | 6.01 | 6.25 | 6.47 | 6.95 | ||||||
| HLRS2010-005-060 | 6 | 50 | 4 | 6.77 | 7.09 | 7.35 | 7.61 | 8.18 | ||||||
| HLRS2010-005-080 | 8 | 50 | 4 | 8.87 | 9.24 | 9.55 | 9.88 | 10.62 | ||||||
| HLRS2010-005-100 | 10 | 50 | 4 | 10.97 | 11.37 | 11.75 | 12.16 | 13.07 | ||||||
| HLRS2010-005-120 | 12 | 55 | 4 | 13.05 | 13.50 | 13.96 | 14.44 | 15.52 | ||||||
| HLRS2010-005-160 | 16 | 60 | 4 | 17.20 | 17.76 | 18.36 | 18.99 | 20.41 | ||||||
| HLRS2010-005-200 | 20 | 60 | 4 | 21.33 | 22.02 | 22.76 | 23.55 | 25.31 | ||||||
| HLRS2010-01-020 | R0.1 | 2 | 50 | 4 | 2.53 | 2.71 | 2.88 | 3.01 | 3.27 | |||||
| HLRS2010-01-020E | - | 2 | 50 | 4 | 2.53 | 2.71 | 2.88 | 3.01 | 3.27 | |||||
| HLRS2010-01-030 | 3 | 50 | 4 | 3.58 | 3.81 | 4.00 | 4.18 | 4.49 | ||||||
| HLRS2010-01-040 | 4 | 50 | 4 | 4.67 | 4.93 | 5.14 | 5.33 | 5.72 | ||||||
| HLRS2010-01-040E | - | 4 | 50 | 4 | 4.67 | 4.93 | 5.14 | 5.33 | 5.72 | |||||
| HLRS2010-01-050 | 5 | 50 | 4 | 5.71 | 6.00 | 6.24 | 6.46 | 6.94 | ||||||
| HLRS2010-01-060 | 6 | 50 | 4 | 6.78 | 7.10 | 7.36 | 7.60 | 8.17 | ||||||
| HLRS2010-01-060E | - | 6 | 50 | 4 | 6.78 | 7.10 | 7.36 | 7.60 | 8.17 | |||||
| HLRS2010-01-080 | 8 | 50 | 4 | 8.88 | 9.24 | 9.56 | 9.88 | 10.61 | ||||||
| HLRS2010-01-100 | 10 | 50 | 4 | 10.97 | 11.37 | 11.76 | 12.16 | 13.06 | ||||||
| HLRS2010-01-120 | 12 | 55 | 4 | 13.05 | 13.50 | 13.96 | 14.44 | 15.51 | ||||||
| HLRS2010-01-160 | 16 | 60 | 4 | 17.20 | 17.76 | 18.36 | 18.99 | 20.40 | ||||||
| HLRS2010-01-200 | 20 | 60 | 4 | 21.33 | 22.02 | 22.76 | 23.54 | 25.30 | ||||||
| HLRS2010-02-020 | R0.2 | 2 | 50 | 4 | 2.51 | 2.69 | 2.86 | 2.98 | 3.23 | |||||
| HLRS2010-02-020E | - | 2 | 50 | 4 | 2.51 | 2.69 | 2.86 | 2.98 | 3.23 | |||||
| HLRS2010-02-030 | 3 | 50 | 4 | 3.58 | 3.80 | 3.99 | 4.16 | 4.47 | ||||||
| HLRS2010-02-040 | 4 | 50 | 4 | 4.65 | 4.91 | 5.12 | 5.30 | 5.68 | ||||||
| HLRS2010-02-040E | - | 4 | 50 | 4 | 4.65 | 4.91 | 5.12 | 5.30 | 5.68 | |||||
| HLRS2010-02-050 | 5 | 50 | 4 | 5.71 | 6.00 | 6.23 | 6.45 | 6.92 | ||||||
| HLRS2010-02-060 | 6 | 50 | 4 | 6.76 | 7.08 | 7.34 | 7.57 | 8.13 | ||||||
| HLRS2010-02-060E | - | 6 | 50 | 4 | 6.76 | 7.08 | 7.34 | 7.57 | 8.13 | |||||
| HLRS2010-02-080 | 8 | 50 | 4 | 8.86 | 9.22 | 9.54 | 9.85 | 10.57 | ||||||
| HLRS2010-02-100 | 10 | 50 | 4 | 10.95 | 11.35 | 11.74 | 12.13 | 13.02 | ||||||
| HLRS2010-02-120 | 12 | 55 | 4 | 13.03 | 13.48 | 13.94 | 14.41 | 15.47 | ||||||
| HLRS2010-02-160 | 16 | 60 | 4 | 17.18 | 17.74 | 18.34 | 18.96 | 20.36 | ||||||
| HLRS2010-02-200 | 20 | 60 | 4 | 21.31 | 22.00 | 22.74 | 23.51 | 25.26 | ||||||
| HLRS2010-03-020 | R0.3 | 2 | 50 | 4 | 2.49 | 2.67 | 2.84 | 2.95 | 3.19 | |||||
| HLRS2010-03-020E | - | 2 | 50 | 4 | 2.49 | 2.67 | 2.84 | 2.95 | 3.19 | |||||
| HLRS2010-03-030 | 3 | 50 | 4 | 3.57 | 3.79 | 3.98 | 4.14 | 4.45 | ||||||
| HLRS2010-03-040 | 4 | 50 | 4 | 4.63 | 4.89 | 5.10 | 5.27 | 5.64 | ||||||
| HLRS2010-03-040E | - | 4 | 50 | 4 | 4.63 | 4.89 | 5.10 | 5.27 | 5.64 | |||||
| HLRS2010-03-050 | 5 | 50 | 4 | 5.70 | 5.99 | 6.22 | 6.43 | 6.90 | ||||||
| HLRS2010-03-060 | 6 | 50 | 4 | 6.74 | 7.06 | 7.32 | 7.54 | 8.09 | ||||||
| HLRS2010-03-060E | - | 6 | 50 | 4 | 6.74 | 7.06 | 7.32 | 7.54 | 8.09 | |||||
| HLRS2010-03-080 | 8 | 50 | 4 | 8.84 | 9.20 | 9.52 | 9.82 | 10.53 | ||||||
| HLRS2010-03-100 | 10 | 50 | 4 | 10.93 | 11.33 | 11.72 | 12.10 | 12.98 | ||||||
| HLRS2010-03-120 | 12 | 55 | 4 | 13.01 | 13.46 | 13.92 | 14.38 | 15.43 | ||||||
| HLRS2010-03-160 | 16 | 60 | 4 | 17.16 | 17.72 | 18.32 | 18.93 | 20.32 | ||||||
| HLRS2010-03-200 | 20 | 60 | 4 | 21.29 | 21.98 | 22.72 | 23.48 | 25.22 | ||||||
UNION TOOL là một trong những nhà sản xuất dao cụ hàng đầu Nhật Bản. Được thành lập từ năm1955, với thế mạnh ban đầu tập trung vào các dòng dao nhỏ và siêu nhỏ cho ngành gia công bản mạch điện tử PCB. Hiện tại UNION TOOL đang chiếm thị phần dao PCB 90% tại Nhật Bản, và 30% thị phần trền thế giới.
Với thế mạnh về dòng dao nhỏ, UNION TOOL tập trung và phát triển thêm nhiều dòng dao phục vụ trong lĩnh vực gia công khuôn mẫu, gia công chính xác cao, gia công vật liệu khó (CEMENTED CARBIDE)
T&B VIỆT NAM với tư cách là ĐẠI LÝ chính thức của hãng UNION TOOL tại Việt Nam. Chúng tôi thường xuyên nhận được sự hỗ trợ của hãng với mong muốn cung cấp cho khách hàng sự hỗ trợ tốt nhất.
