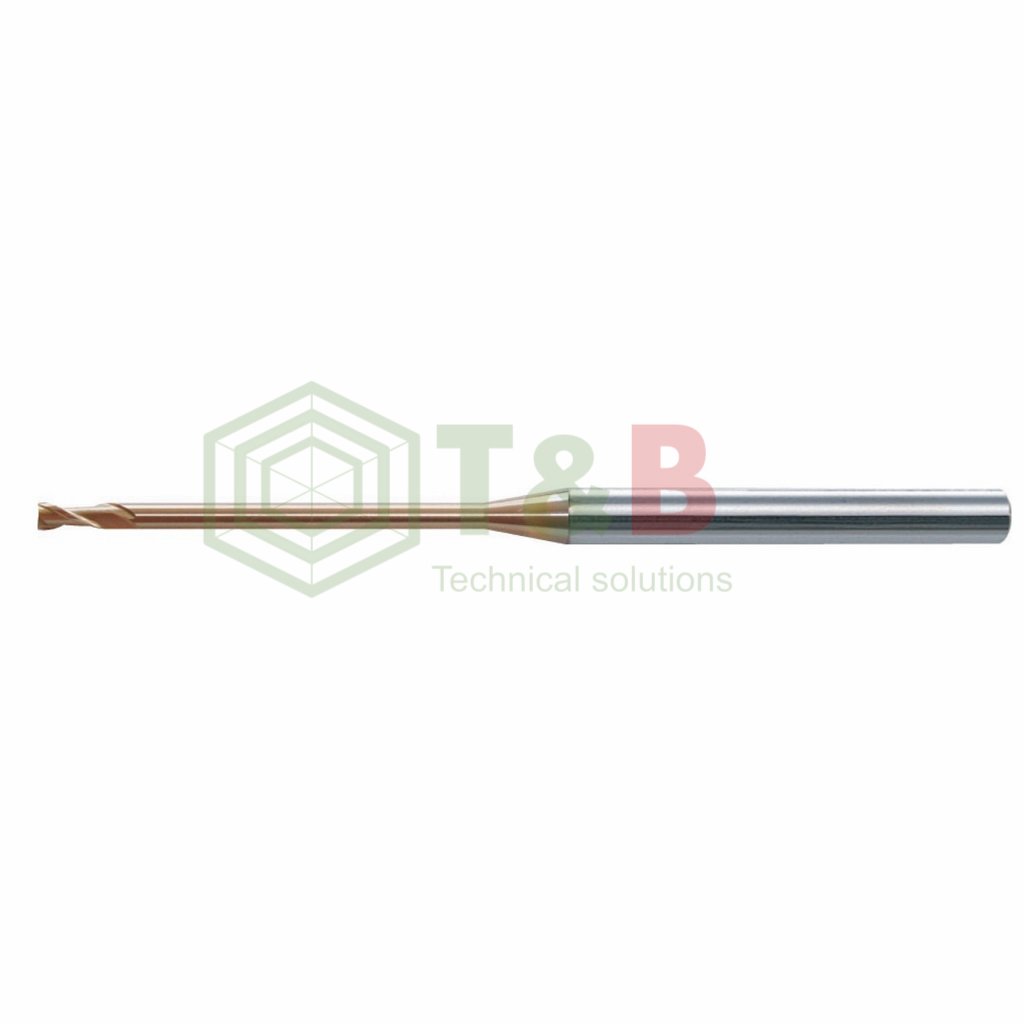

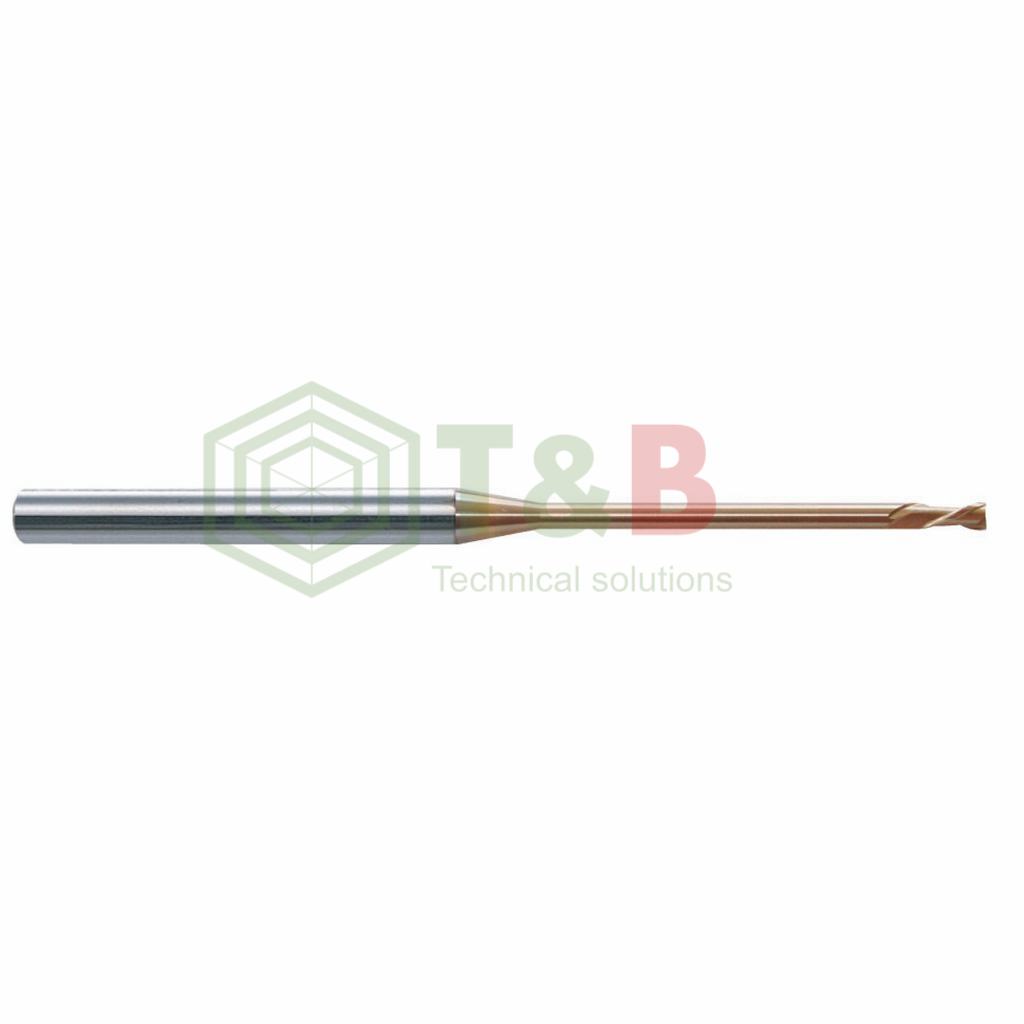

Dao Phay Phẳng 2 Me Cổ Dài Union Tool Model HLS2000
Hãng sản suất: Union Tool - Nhật Bản
Mã sản phẩm: HLS2000
Vật liệu: Hợp kim siêu cứng MG (Super MG Carbide)
Kích thước: Φ0.1 ~ Φ6
Số lưỡi cắt: 2 me
Góc xoắn: 30°
Lớp phủ: HARD MAX
Độ cứng vật liệu gia công được: 60HRC.
Thích hợp: gia công khuôn mẫu sau nhiệt < 60HRC.
Ứng dụng: Phay thép có độ cứng cao, thép sau nhiệt
| Model | Đường Kính Dao (Outside Diameter) φD |
Chiều Dài Cổ (Effective Length) ℓ1 |
Chiều Dài Lưỡi Cắt (Length of Cut) ℓ |
Neck Diameter φd1 |
Đường Kính Cắt (Shank Taper Angle) Bta |
Tổng Chiều Dài (Overall Length) L |
Đường Kính Cán (Shank Diameter) φd |
Chiều dài hiệu dụng Effective Length by Inclined Angles |
||||
| 30' | 1° | 1°30' | 2° | 3° | ||||||||
| HLS2001-003 | 0.1 | 0.3 | 0.1 | 0.088 | 11° | 45 | 4 | 0.33 | 0.36 | 0.38 | 0.40 | 0.45 |
| HLS2001-005 | 0.5 | 45 | 4 | 0.54 | 0.58 | 0.61 | 0.64 | 0.69 | ||||
| HLS2001-0075 | 0.75 | 45 | 4 | 0.80 | 0.85 | 0.90 | 0.95 | 1.07 | ||||
| HLS2001-010 | 1 | 45 | 4 | 1.07 | 1.12 | 1.18 | 1.25 | 1.41 | ||||
| HLS20015-005 | 0.15 | 0.5 | 0.15 | 0.128 | 11° | 45 | 4 | 0.58 | 0.61 | 0.63 | 0.66 | 0.71 |
| HLS20015-0075 | 0.75 | 45 | 4 | 0.84 | 0.88 | 0.91 | 0.94 | 1.02 | ||||
| HLS20015-010 | 1 | 45 | 4 | 1.10 | 1.14 | 1.18 | 1.23 | 1.32 | ||||
| HLS2002-005 | 0.2 | 0.5 | 0.3 | 0.18 | 16° | 45 | 4 | 0.65 | 0.70 | 0.74 | 0.78 | 0.85 |
| HLS2002-010 | 1 | 45 | 4 | 1.18 | 1.25 | 1.31 | 1.36 | 1.45 | ||||
| HLS2002-015 | 1.5 | 45 | 4 | 1.67 | 1.76 | 1.84 | 1.90 | 2.01 | ||||
| HLS2002-020 | 2 | 45 | 4 | 2.23 | 2.33 | 2.41 | 2.49 | 2.68 | ||||
| HLS2002-030 | 3 | 45 | 4 | 3.27 | 3.39 | 3.51 | 3.63 | 3.91 | ||||
| HLS2003-010 | 0.3 | 1 | 0.4 | 0.28 | 16° | 45 | 4 | 1.22 | 1.30 | 1.37 | 1.43 | 1.55 |
| HLS2003-015 | 1.5 | 45 | 4 | 1.71 | 1.82 | 1.91 | 1.98 | 2.12 | ||||
| HLS2003-020 | 2 | 45 | 4 | 2.24 | 2.36 | 2.46 | 2.55 | 2.70 | ||||
| HLS2003-025 | 2.5 | 45 | 4 | 2.77 | 2.91 | 3.02 | 3.11 | 3.27 | ||||
| HLS2003-030 | 3 | 45 | 4 | 3.30 | 3.45 | 3.56 | 3.66 | 3.83 | ||||
| HLS2003-040 | 4 | 45 | 4 | 4.35 | 4.51 | 4.64 | 4.75 | 4.94 | ||||
| HLS2003-060 | 6 | 45 | 4 | 6.43 | 6.63 | 6.78 | 6.91 | 7.12 | ||||
| HLS2003-090 | 9 | 45 | 4 | 9.53 | 9.76 | 9.94 | 10.09 | 10.32 | ||||
| HLS2004-015 | 0.4 | 1.5 | 0.6 | 0.38 | 16° | 45 | 4 | 1.77 | 1.91 | 2.03 | 2.13 | 2.31 |
| HLS2004-020 | 2 | 45 | 4 | 2.31 | 2.47 | 2.60 | 2.71 | 2.91 | ||||
| HLS2004-025 | 2.5 | 45 | 4 | 2.85 | 3.02 | 3.16 | 3.28 | 3.49 | ||||
| HLS2004-030 | 3 | 45 | 4 | 3.38 | 3.57 | 3.72 | 3.85 | 4.07 | ||||
| HLS2004-035 | 3.5 | 45 | 4 | 3.91 | 4.11 | 4.27 | 4.41 | 4.64 | ||||
| HLS2004-040 | 4 | 45 | 4 | 4.44 | 4.65 | 4.82 | 4.96 | 5.21 | ||||
| HLS2004-050 | 5 | 45 | 4 | 5.49 | 5.73 | 5.91 | 6.06 | 6.33 | ||||
| HLS2004-080 | 8 | 45 | 4 | 8.63 | 8.91 | 9.13 | 9.31 | 9.62 | ||||
| HLS2004-120 | 12 | 45 | 4 | 12.77 | 13.10 | 13.36 | 13.57 | 13.91 | ||||
| HLS2005-015 | 0.5 | 1.5 | 0.7 | 0.48 | 16° | 45 | 4 | 1.83 | 1.99 | 2.13 | 2.25 | 2.48 |
| HLS2005-020 | 2 | 45 | 4 | 2.37 | 2.56 | 2.71 | 2.85 | 3.09 | ||||
| HLS2005-025 | 2.5 | 45 | 4 | 2.92 | 3.12 | 3.29 | 3.43 | 3.69 | ||||
| HLS2005-030 | 3 | 45 | 4 | 3.45 | 3.68 | 3.85 | 4.01 | 4.28 | ||||
| HLS2005-040 | 4 | 45 | 4 | 4.52 | 4.77 | 4.97 | 5.14 | 5.44 | ||||
| HLS2005-050 | 5 | 45 | 4 | 5.58 | 5.86 | 6.08 | 6.26 | 6.58 | ||||
| HLS2005-060 | 6 | 45 | 4 | 6.64 | 6.94 | 7.17 | 7.37 | 7.71 | ||||
| HLS2005-080 | 8 | 45 | 4 | 8.74 | 9.07 | 9.33 | 9.56 | 9.93 | ||||
| HLS2005-100 | 10 | 50 | 4 | 10.82 | 11.19 | 11.48 | 11.72 | 12.12 | ||||
| HLS2005-150 | 15 | 50 | 4 | 16.00 | 16.44 | 16.78 | 17.05 | 17.50 | ||||
| HLS2006-020 | 0.6 | 2 | 0.9 | 0.58 | 16° | 45 | 4 | 2.39 | 2.62 | 2.80 | 2.96 | 3.24 |
| HLS2006-030 | 3 | 45 | 4 | 3.49 | 3.75 | 3.96 | 4.14 | 4.32 | ||||
| HLS2006-040 | 4 | 45 | 4 | 4.57 | 4.86 | 5.09 | 5.29 | 5.69 | ||||
| HLS2006-050 | 5 | 45 | 4 | 5.64 | 5.96 | 6.21 | 6.43 | 6.92 | ||||
| HLS2006-060 | 6 | 45 | 4 | 6.70 | 7.05 | 7.32 | 7.57 | 8.14 | ||||
| HLS2006-070 | 7 | 45 | 4 | 7.76 | 8.13 | 8.42 | 8.71 | 9.36 | ||||
| HLS2006-080 | 8 | 45 | 4 | 8.81 | 9.20 | 9.52 | 9.85 | 10.59 | ||||
| HLS2006-100 | 10 | 45 | 4 | 10.91 | 11.34 | 11.72 | 12.13 | 13.04 | ||||
| HLS2006-120 | 12 | 50 | 4 | 13.00 | 13.47 | 13.92 | 14.40 | 15.48 | ||||
| HLS2006-180 | 18 | 50 | 4 | 19.23 | 19.85 | 20.52 | 21.24 | 22.82 | ||||
| HLS2007-020 | 0.7 | 2 | 1 | 0.68 | 16° | 45 | 4 | 2.39 | 2.62 | 2.80 | 2.96 | 3.24 |
| HLS2007-040 | 4 | 45 | 4 | 4.57 | 4.86 | 5.09 | 5.29 | 5.69 | ||||
| HLS2007-060 | 6 | 45 | 4 | 6.70 | 7.05 | 7.32 | 7.57 | 8.14 | ||||
| HLS2007-080 | 8 | 45 | 4 | 8.81 | 9.20 | 9.52 | 9.85 | 10.59 | ||||
| HLS2007-100 | 10 | 50 | 4 | 10.91 | 11.34 | 11.72 | 12.13 | 13.04 | ||||
| HLS2008-030 | 0.8 | 3 | 1.2 | 0.78 | 16° | 45 | 4 | 3.49 | 3.75 | 3.96 | 4.14 | 4.32 |
| HLS2008-040 | 4 | 45 | 4 | 4.57 | 4.86 | 5.09 | 5.29 | 5.69 | ||||
| HLS2008-050 | 5 | 45 | 4 | 5.64 | 5.96 | 6.21 | 6.43 | 6.92 | ||||
| HLS2008-060 | 6 | 45 | 4 | 6.70 | 7.05 | 7.32 | 7.57 | 8.14 | ||||
| HLS2008-080 | 8 | 45 | 4 | 8.81 | 9.20 | 9.52 | 9.85 | 10.59 | ||||
| HLS2008-100 | 10 | 50 | 4 | 10.91 | 11.34 | 11.72 | 12.13 | 13.04 | ||||
| HLS2008-120 | 12 | 50 | 4 | 13.00 | 13.47 | 13.92 | 14.40 | 15.48 | ||||
| HLS2008-160 | 16 | 50 | 4 | 17.16 | 17.73 | 18.32 | 18.96 | 20.38 | ||||
| HLS2008-240 | 24 | 60 | 4 | 25.42 | 26.24 | 27.13 | 28.07 | 30.17 | ||||
| HLS2009-040 | 0.9 | 4 | 1.3 | 0.88 | 16° | 45 | 4 | 4.57 | 4.86 | 5.09 | 5.29 | 5.69 |
| HLS2009-060 | 6 | 45 | 4 | 6.70 | 7.05 | 7.32 | 7.57 | 8.14 | ||||
| HLS2009-080 | 8 | 45 | 4 | 8.81 | 9.20 | 9.52 | 9.85 | 10.59 | ||||
| HLS2009-100 | 10 | 45 | 4 | 10.91 | 11.34 | 11.72 | 12.13 | 13.04 | ||||
| HLS2009-150 | 15 | 50 | 4 | 16.12 | 16.66 | 17.22 | 17.82 | 19.15 | ||||
UNION TOOL là một trong những nhà sản xuất dao cụ hàng đầu Nhật Bản. Được thành lập từ năm1955, với thế mạnh ban đầu tập trung vào các dòng dao nhỏ và siêu nhỏ cho ngành gia công bản mạch điện tử PCB. Hiện tại UNION TOOL đang chiếm thị phần dao PCB 90% tại Nhật Bản, và 30% thị phần trền thế giới.
Với thế mạnh về dòng dao nhỏ, UNION TOOL tập trung và phát triển thêm nhiều dòng dao phục vụ trong lĩnh vực gia công khuôn mẫu, gia công chính xác cao, gia công vật liệu khó (CEMENTED CARBIDE)
