Dao Cầu Cổ Dài Union Tool Model HSLB
Hãng sản suất: Union Tool (Nhật Bản)
Mã sản phẩm: HSLB
Vật liệu: Hợp kim siêu cứng MG (Super MG Carbide)
Kích thước: R0.05 ~ R0.2
Số lưỡi cắt: 2 me
Góc xoắn: 30°
Lớp phủ: HARD MAX
Độ cứng vật liệu gia công được: 70HRC.
Thích hợp gia công khuôn mẫu sau nhiệt độ cứng 55-70HRC.
Ứng dụng: Phay thép có độ cứng cao. thép sau nhiệt

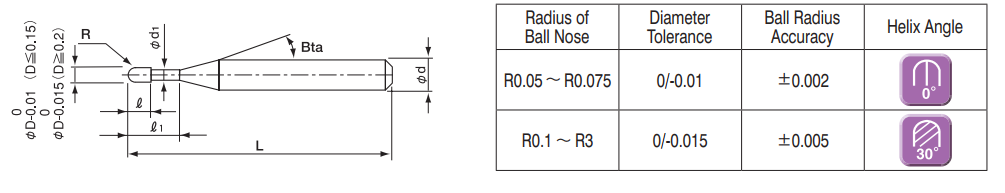

| Model | Bán Kính Dao (Radius of Ball Nose ) R |
Chiều dài cổ (Effective Length) ℓ1 |
Chiều dài lưỡi cắt (Length of Cut) ℓ |
Đường Kính Cổ Dao (Neck Diameter) φd1 |
Góc Côn (Shank Taper Angle ) Bta |
Tổng Chiều Dài (Overall Length) L |
Đường kính cán dao (Shank Diameter) φd |
| HSLB2001-002 | R0.05 | 0.2 | 0.08 | 0.095 | 11° | 45 | 4 |
| HSLB2001-003 | 0.3 | 45 | 4 | ||||
| HSLB2001-005 | 0.5 | 45 | 4 | ||||
| HSLB20015-003 | R0.075 | 0.3 | 0.12 | 0.135 | 11° | 45 | 4 |
| HSLB20015-005 | 0.5 | 45 | 4 | ||||
| HSLB20015-010 | 1 | 45 | 4 | ||||
| HSLB2002-003 | R0.1 | 0.3 | 0.16 | 0.19 | 16° | 45 | 4 |
| HSLB2002-005 | 0.5 | 45 | 4 | ||||
| HSLB2002-005-6 | 0.5 | 50 | 6 | ||||
| HSLB2002-0075 | 0.75 | 45 | 4 | ||||
| HSLB2002-010 | 1 | 45 | 4 | ||||
| HSLB2002-010-6 | 1 | 50 | 6 | ||||
| HSLB2002-0125 | 1.25 | 45 | 4 | ||||
| HSLB2002-015 | 1.5 | 45 | 4 | ||||
| HSLB2002-015-6 | 1.5 | 50 | 6 | ||||
| HSLB2002-0175 | 1.75 | 45 | 4 | ||||
| HSLB2002-020 | 2 | 45 | 4 | ||||
| HSLB2002-020-6 | 2 | 50 | 6 | ||||
| HSLB2002-0225 | 2.25 | 45 | 4 | ||||
| HSLB2002-025 | 2.5 | 45 | 4 | ||||
| HSLB2002-030 | 3 | 45 | 4 | ||||
| HSLB2003-005 | R0.15 | 0.5 | 0.24 | 0.29 | 16° | 45 | 4 |
| HSLB2003-006 | 0.6 | 45 | 4 | ||||
| HSLB2003-0075 | 0.75 | 45 | 4 | ||||
| HSLB2003-010 | 1 | 45 | 4 | ||||
| HSLB2003-010-6 | 1 | 50 | 6 | ||||
| HSLB2003-0125 | 1.25 | 45 | 4 | ||||
| HSLB2003-015 | 1.5 | 45 | 4 | ||||
| HSLB2003-015-6 | 1.5 | 50 | 6 | ||||
| HSLB2003-0175 | 1.75 | 45 | 4 | ||||
| HSLB2003-020 | 2 | 45 | 4 | ||||
| HSLB2003-020-6 | 2 | 50 | 6 | ||||
| HSLB2003-0225 | 2.25 | 45 | 4 | ||||
| HSLB2003-025 | 2.5 | 45 | 4 | ||||
| HSLB2003-030 | 3 | 45 | 4 | ||||
| HSLB2003-040 | 4 | 45 | 4 | ||||
| HSLB2003-050 | 5 | 45 | 4 | ||||
| HSLB2004-005 | R0.2 | 0.5 | 0.32 | 0.39 | 16° | 45 | 4 |
| HSLB2004-0075 | 0.75 | 45 | 4 | ||||
| HSLB2004-010 | 1 | 45 | 4 | ||||
| HSLB2004-010-6 | 1 | 50 | 6 | ||||
| HSLB2004-0125 | 1.25 | 45 | 4 | ||||
| HSLB2004-015 | 1.5 | 45 | 4 | ||||
| HSLB2004-015-6 | 1.5 | 50 | 6 | ||||
| HSLB2004-0175 | 1.75 | 45 | 4 | ||||
| HSLB2004-020 | 2 | 45 | 4 | ||||
| HSLB2004-020-6 | 2 | 50 | 6 | ||||
| HSLB2004-0225 | 2.25 | 45 | 4 | ||||
| HSLB2004-025 | 2.5 | 45 | 4 | ||||
| HSLB2004-025-6 | 2.5 | 50 | 6 | ||||
| HSLB2004-030 | 3 | 45 | 4 | ||||
| HSLB2004-030-6 | 3 | 50 | 6 | ||||
| HSLB2004-035 | 3.5 | 45 | 4 | ||||
| HSLB2004-040 | 4 | 45 | 4 | ||||
| HSLB2004-040-6 | 4 | 50 | 6 | ||||
| HSLB2004-045 | 4.5 | 45 | 4 | ||||
| HSLB2004-050 | 5 | 45 | 4 | ||||
| HSLB2004-060 | 6 | 45 | 4 |
– Dao phay cầu hợp kim cổ dài (long neck ball) HSLB chuyên dùng phay khuôn mẫu sau nhiệt có độ cứng cao 55HRC – 70HRC, bao gồm các vật liệu như: NAK, HPM, STAVAX, SKD11, HAP10, HAP72,…
– Ngoài ra có thể phay: thép carbon (S45C, S55C); thép hợp kim (SK, SCM, SUS); gang đúc; đồng; hợp kim Titan; hợp kim chịu nhiệt.
– Dung sai đường kính chuôi dao: 0/-0.005.
– Dung sai bán kính là 0.002~0.005.
– Dao phay có tuổi bền rất cao và cho bề mặt gia công tinh bóng đẹp.
– Lớp phủ “HARDMAX” không những cho độ cứng cao mà còn chịu nhiệt tốt, bền và trơn mịn.
– Thích hợp cho cả gia công khô và tưới nguội.
– Phần đầu cầu của dao phay được thiết kế góc sau âm, mang đến chống sự mòn dao và sai số kích thước gia công nhỏ nhất.
– Với phần cổ dài (long neck) cho phép phay rãnh sâu và hẹp.
– Chất lượng của dòng dao phay HSLB thực sự là một thách thức đối với các thương hiệu dao phay nổi tiếng khác đến từ Nhật Bản cũng như thế giới.
UNION TOOL là một trong những nhà sản xuất dao cụ hàng đầu Nhật Bản. Được thành lập từ năm1955, với thế mạnh ban đầu tập trung vào các dòng dao nhỏ và siêu nhỏ cho ngành gia công bản mạch điện tử PCB. Hiện tại UNION TOOL đang chiếm thị phần dao PCB 90% tại Nhật Bản, và 30% thị phần trền thế giới.
Với thế mạnh về dòng dao nhỏ, UNION TOOL tập trung và phát triển thêm nhiều dòng dao phục vụ trong lĩnh vực gia công khuôn mẫu, gia công chính xác cao, gia công vật liệu khó (CEMENTED CARBIDE)
T&B VIỆT NAM với tư cách là ĐẠI LÝ chính thức của hãng UNION TOOL tại Việt Nam. Chúng tôi thường xuyên nhận được sự hỗ trợ của hãng với mong muốn cung cấp cho khách hàng sự hỗ trợ tốt nhất.
