hyperMILL® 2025 mang đến cho bạn hiệu suất và hiệu quả cao hơn bao giờ hết, cả CAD lẫn CAM.
Với thuật toán tạo lưới (tessellation) mới và chế độ hiển thị phần tử đơn giản hóa dành cho mô hình CAD, cùng với các thuật toán 3D được cải tiến, bạn sẽ làm việc nhanh hơn rõ rệt và đạt được kết quả xử lý chính xác hơn.
Điểm nổi bật của phiên bản hyperMILL® mới là ba chiến lược mới để vát mép lỗ và cạnh chi tiết – giúp gia công linh hoạt tối đa và đảm bảo chất lượng cao nhất. Ngoài ra, chế độ tự động định hướng dụng cụ cắt 5 trục mới giúp tối ưu hóa quá trình gia công, tạo ra đường chạy dao hiệu quả và ổn định, ngay cả với những chi tiết phức tạp nhất.
CAD

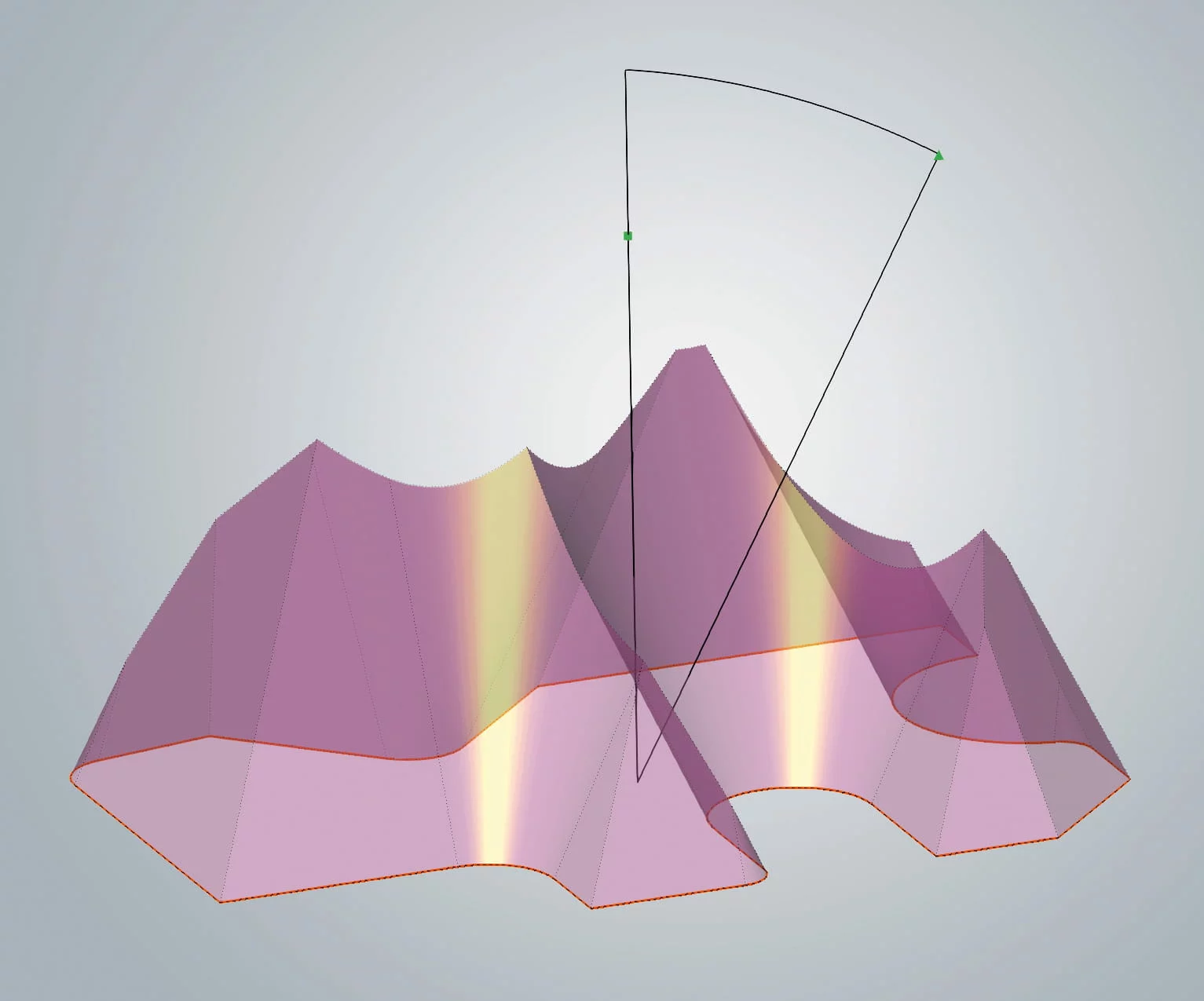

Cải tiến tính năng quét tuyến tính (Linear Sweep)
Hiện tại, hyperMILL® cho phép bạn dễ dàng tạo khối (extrude) ngay cả những bản phác thảo rất phức tạp với góc nghiêng được xác định trước. Các bề mặt giao nhau sẽ được xử lý tự động. Điều này giúp bạn tạo ra các bề mặt hình học phức tạp một cách nhanh chóng và chính xác, chẳng hạn như những bề mặt cần dùng trong khuôn mẫu hoặc điện cực.
Lợi ích: Không cần chỉnh sửa lại ngay cả với các bản phác thảo phức tạp.

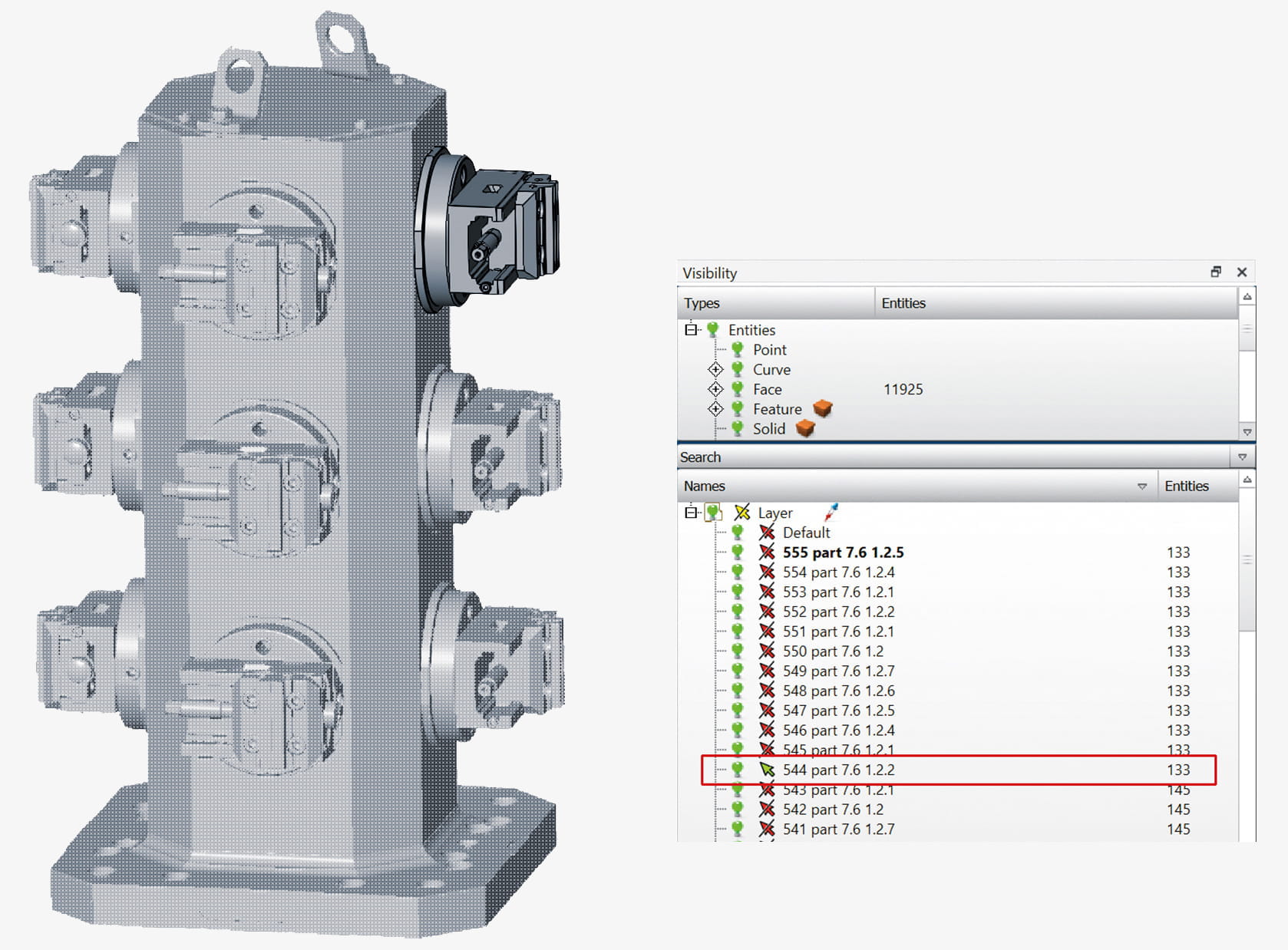

Tối ưu hóa hiệu suất cho các nhóm chi tiết lớn
Nhờ chức năng mới “Switch visibility on/off”, bạn sẽ thấy hiệu suất được cải thiện đáng kể khi làm việc với các cụm lắp ráp lớn. Ngay cả trước khi tải tệp, tất cả các lớp (layer) có thể được đặt ở chế độ không thể chọn, giúp mô hình phản hồi mượt mà ngay từ đầu. Bạn có thể kích hoạt từng lớp riêng biệt khi cần để thực hiện các chỉnh sửa cụ thể.
Lợi ích: Quy trình làm việc mượt mà hơn cho các mô hình phức tạp và dự án quy mô lớn.

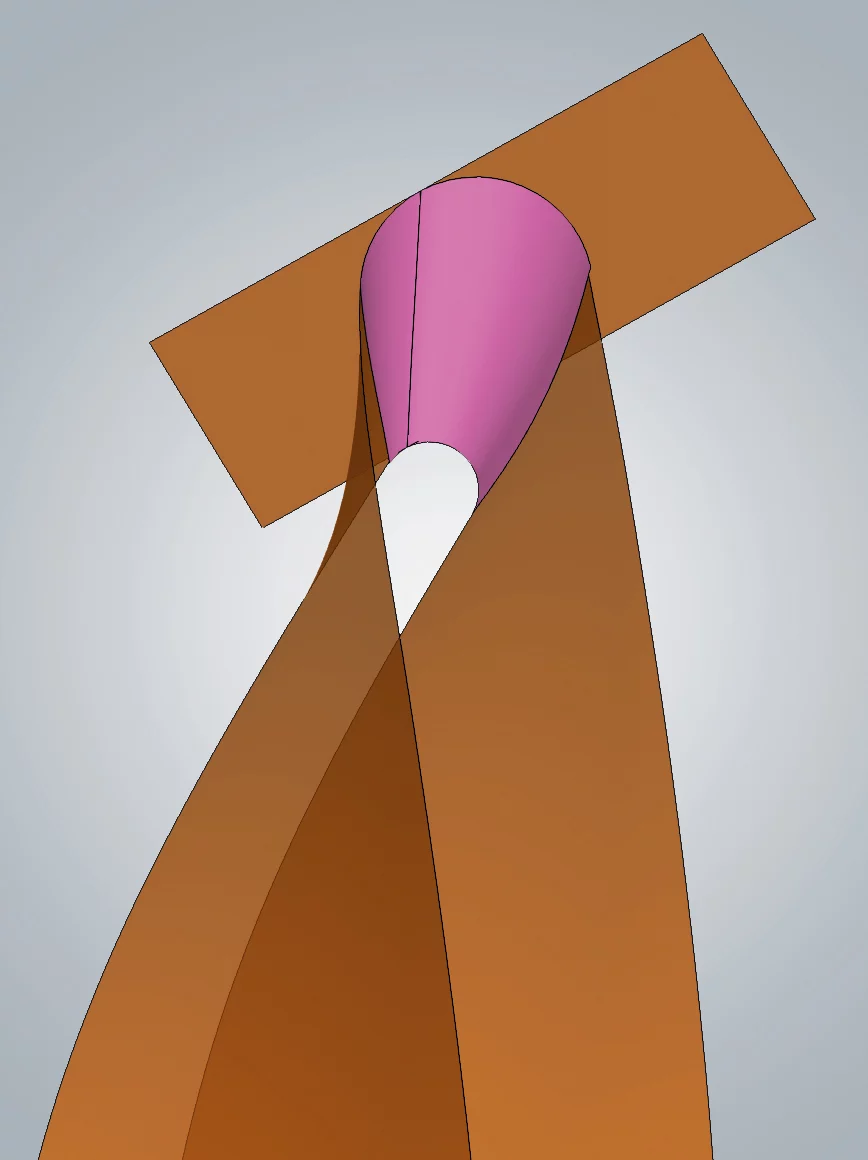

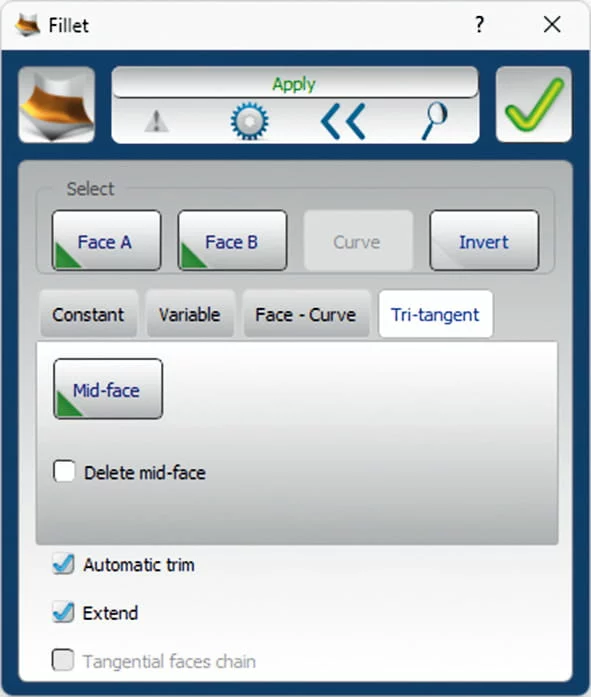

Bo tròn tiếp tuyến ba mặt (Triple Tangential Fillet)
Với hyperMILL®, bạn giờ đây có thể tạo các đường bo tròn liền mạch giữa ba bề mặt liền kề trong khi vẫn duy trì độ liên tục hoàn toàn. Chức năng này giúp bạn tiết kiệm thời gian quý báu khi thiết kế các hình dạng hình học phức tạp, chẳng hạn như cánh tuabin, đồng thời đảm bảo độ chính xác và chất lượng cao nhất cho mô hình.
Lợi ích: Tạo nhanh chóng và chính xác các đường bo tròn tiếp tuyến ba mặt.

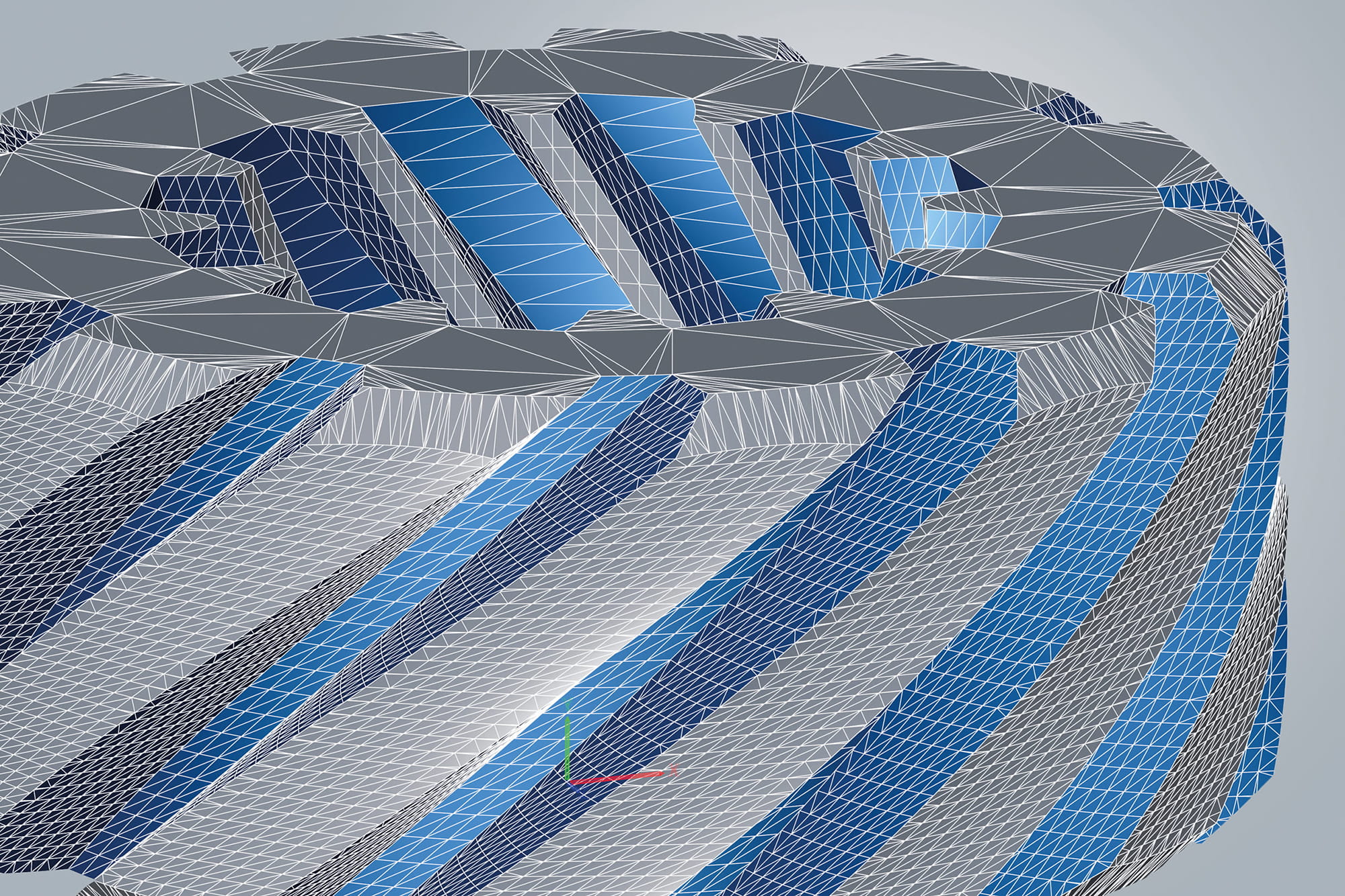

Công nghệ tạo lưới (tessellation) mới
Chúng tôi đã phát triển một công nghệ lưới tam giác hoàn toàn mới, giúp cải thiện hiệu suất đáng kể cả khi tải mô hình chi tiết trong quá trình làm việc hằng ngày. Đường cong, bề mặt, các cạnh và Dạng khối đều sử dụng cùng một tuỳ chọn thiết lập và có thể điều chỉnh thông qua một tham số duy nhất.
CAM

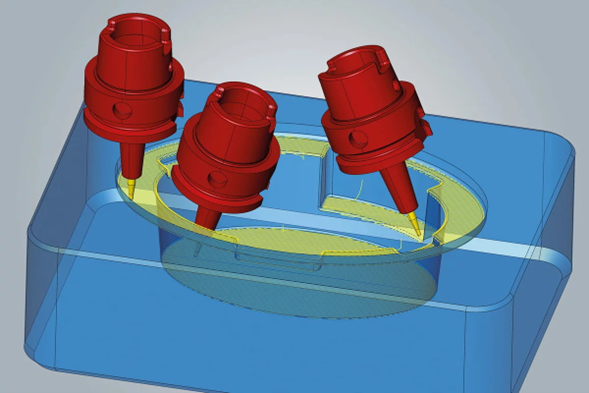

Tối ưu gia công thô 3D (3D Optimized Roughing)
Thuật toán phay hốc (pocket milling) đã được phát triển lại cho chế độ gia công thô trong chiến lược này nhằm đạt hiệu quả cao hơn và kiểm soát tốt hơn quá trình gia công. Phiên bản mới đặc biệt hiệu quả khi gia công với lượng ăn dao bên lớn và còn dư vật liệu. Ngoài ra, bạn có thể xác định bán kính biên dạng (contour radius) và bán kính đường chạy dao (path radius), giúp kiểm soát tốt hơn các góc bo trên đường chạy dao. Bán kính biên dạng được áp dụng cho đường chạy dao dọc theo hình học của mô hình, trong khi bán kính đường chạy dao được áp dụng cho các đường bù khác.
Lợi ích: Gia công thô nhanh hơn và cải thiện đáng kể khả năng xử lý khi dùng lượng ăn dao lớn hoặc khi còn dư vật liệu.
Chiến lược mới cho việc vát mép chính xác
Các cạnh và lỗ không có ba via (bavia) không chỉ quan trọng về mặt chức năng mà còn là yếu tố then chốt để tạo ra một sản phẩm hoàn thiện chất lượng cao. Với hyperMILL® 2025, bạn có sẵn một loạt các chiến lược vát mép toàn diện, có thể thực hiện trực tiếp trên máy gia công.
Gói bản quyền tùy chọn “5-axis Deburring” cho phép bạn sử dụng cả hai chiến lược: “5-axis Hole Deburring” và “5-axis Deburring” ở chế độ 5 trục.
Trong khi đó, chế độ 3 trục đã được tích hợp sẵn theo tiêu chuẩn trong gói hyperMILL® 3D.
Bên trái | Vát mép lỗ 5 trục (5-axis Hole Deburring)
Chiến lược mới này giúp việc vát mép các cạnh sắc ở lỗ và các lỗ giao nhau trở nên cực kỳ đơn giản. Nhờ chức năng thông minh CAM Plan, tất cả các lỗ được nhận diện tự động và các cạnh sắc trong mô hình được đánh dấu. Bạn chỉ cần chọn các cạnh mong muốn, và chiến lược sẽ tự động tính toán toàn bộ đường chạy dao.
Chiến lược này hỗ trợ cả chế độ 3 trục (đã bao gồm trong gói hyperMILL® 3D) và chế độ 5 trục. Trong chế độ 5 trục, quá trình gia công được thực hiện theo kiểu định vị (indexed) nếu có thể; nếu không, sẽ sử dụng chuyển động đồng thời 5 trục.
Lợi ích: Vát mép lỗ nhanh chóng, đơn giản và an toàn.
Chính giữa | Đánh bóng lỗ (Hole Brushing)
Chiến lược mới này cho phép bạn vát mép hoặc cải thiện chất lượng bề mặt của các lỗ giao nhau, ren hoặc các đặc điểm hình học khác bằng dụng cụ đánh bóng chuyên dụng. Quá trình gia công được chia thành nhiều giai đoạn, và ở mỗi giai đoạn, bạn có thể thiết lập các thông số như tốc độ trục chính, tốc độ tiến dao, làm mát và thời gian dừng.
Trong tab “Parameters”, người dung có thể thiết lập vùng gia công, hướng đánh bóng và số lần lặp lại.
Lợi ích: Lập trình dễ dàng cho dụng cụ đánh bóng và xử lý vát mép lỗ hoặc các đặc điểm hình học khác khác.
Bên phải | Vát mép 5 trục (5-axis Deburring)
Chiến lược mới của hyperMILL® mang đến giải pháp nhanh chóng và hiệu quả để vát mép tất cả các cạnh sắc của chi tiết. Bạn có thể lựa chọn giữa chế độ gia công 3 trục (đã được tích hợp sẵn trong gói hyperMILL® 3D) hoặc chế độ gia công 5 trục.
Nhờ tùy chọn 5 trục, bạn có thể tiếp cận nhiều cạnh của chi tiết hơn, với các góc nghiêng và tránh va chạm được tạo tự động. Các cạnh sẽ được gia công ưu tiên theo phương tiếp cận cố định. Nếu không khả thi, phần mềm sẽ sử dụng chế độ gia công đồng thời.
Chiến lược này hỗ trợ cả dao lollipop và ball mill.
Lợi ích: Vát mép các cạnh chi tiết một cách nhanh chóng và hiệu quả.
Gia công ISO 5 trục (5-axis ISO Machining)
Sử dụng chiến lược 5 trục mới* để gia công các bề mặt đơn lẻ hoặc một vài bề mặt liền kề theo hướng của các đường ISO (U và V). Bây giờ, các chức năng mà bạn đã quen thuộc trong gia công ISO 3D cũng có thể được áp dụng cho gia công 5 trục.
Bên cạnh khả năng điều chỉnh tốc độ tiến dao theo đường cong và bù bán kính 3D, chế độ bề mặt độ chính xác cao cũng có thể được sử dụng cùng với công nghệ True-Shape của chúng tôi.
Lợi ích: Gia công bề mặt ISO 5 trục với chất lượng bề mặt cao hơn và được hỗ trợ lập trình nhờ các thuật toán thông minh.
*Yêu cầu cấp bản quyền riêng.

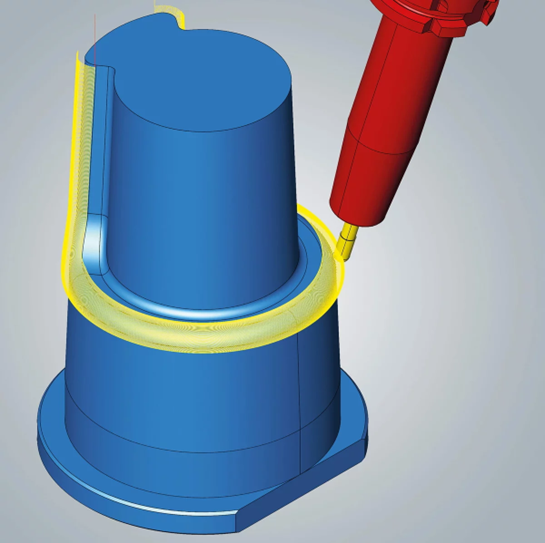

Gia công tinh biên dạng 5 trục (5-axis Profile Finishing)
Chiến lược này đã được cải tiến toàn diện, mang đến cho bạn phiên bản mới và nâng cấp của 5-axis Profile Finishing. Nhiều tính năng quen thuộc và đổi mới từ “3D Profile Finishing” nay cũng đã có trong gia công 5 trục.
Chiến lược này còn tích hợp thuật toán mới cho định hướng dao tự động. Bạn có thể tận dụng các chức năng như: smooth overlapping, tự động mở rộng bề mặt cần gia công, điều chỉnh tốc độ tiến dao theo đường cong, hoặc bù đường chạy dao 3D — tất cả giúp quá trình gia công bề mặt hiệu quả hơn, đơn giản hơn và nhanh hơn.
Với tùy chọn “True-Shape Point Distribution”, bạn đạt được phân bố điểm tối ưu trên đường chạy dao, từ đó nâng cao chất lượng bề mặt và đảm bảo chuyển động máy ổn định.
Lợi ích: Lập trình nhanh và dễ hơn, chất lượng bề mặt cao hơn, và được hỗ trợ lập trình bởi các thuật toán thông minh.

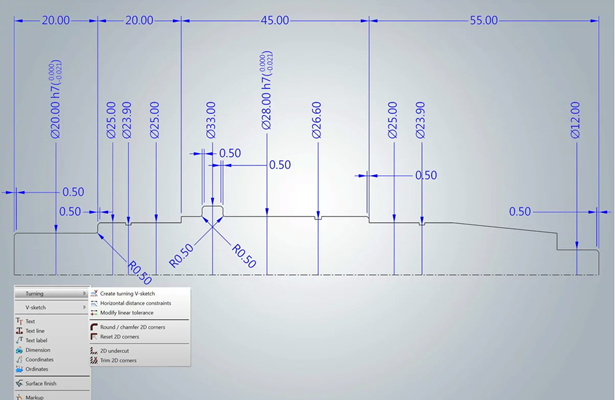

V-sketch dùng cho biên dạng tiện
Tạo phác thảo V đặc biệt cho tiện một cách dễ dàng và tự động. Bắt đầu từ mô hình 3D được thiết kế với kích thước danh nghĩa, phác thảo V với biên dạng tiện sẽ được tạo gần như hoàn toàn tự động. Một lệnh được sử dụng để xác định các kích thước nằm ngang và gán các thông số dung sai tương ứng. Dựa trên các giá trị này, biên dạng tiện có thể được điều chỉnh về vị trí trung tâm của vùng dung sai.
Nhờ tính năng phác thảo V mới dành cho tiện, bạn cũng có thể chuẩn bị biên dạng tiện có rãnh, vát cạnh và dung sai một cách nhanh chóng và hiệu quả cho quá trình lập trình.
Lợi ích: Tạo biên dạng tiện nhanh chóng, chính xác về kích thước, dựa trên mô hình 3D.
Technology

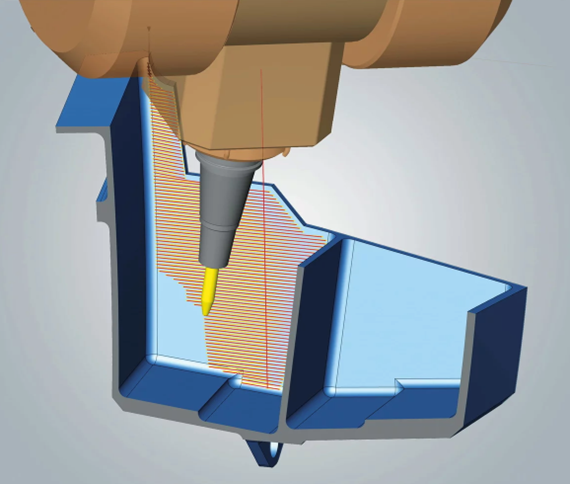

Tính toán chương trình gia công với máy ảo (Virtual Machine)
Với tùy chọn mới “Use VM for calculation”, hyperMILL® sử dụng trực tiếp mô hình máy trong quá trình tính toán đường chạy dao. Việc kiểm soát và tránh va chạm được thực hiện có xét đến hình học và giới hạn chuyển động của máy.
Kết quả: đường chạy dao chính xác và tối ưu hơn, đặc biệt trong các không gian hẹp hoặc khi đầu máy làm việc gần chi tiết hoặc giới hạn máy. Những vùng còn dư do va chạm hoặc giới hạn máy có thể được gia công lại bằng các chiến lược khác, và nhờ tùy chọn “Smooth overlap”, sự chuyển tiếp sẽ diễn ra mượt mà, không thấy dấu vết.
Tính linh hoạt quen thuộc vẫn được giữ nguyên: tùy chọn này có thể áp dụng riêng cho từng nguyên công cụ thể, và bạn vẫn có thể thay đổi máy mà không cần tính toán lại.
Lợi ích: Tính toán tránh va chạm chính xác hơn nhờ sử dụng mô hình máy thực tế.

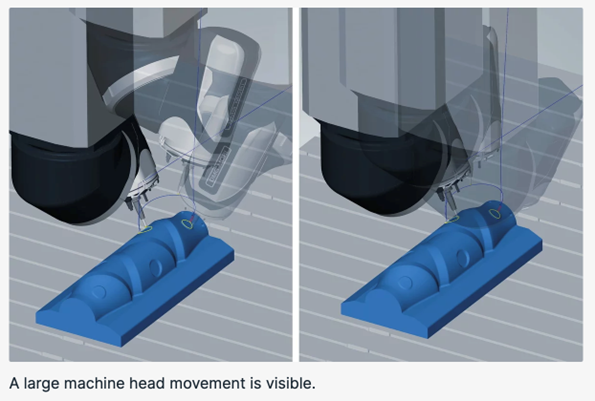

Lựa chọn giải pháp: Góc C gần nhất (Closest C-axis angle)
Khi thiết lập nguyên công trong tab “NC Solutions”, bạn giờ đây có thể chọn tùy chọn “Closest C-angle” để xác định hướng gia công ưu tiên dựa trên vị trí trục C mong muốn. Hệ thống sẽ chọn giải pháp dương hoặc âm sao cho trục C luôn giữ gần nhất với góc được chỉ định – ngay cả trong gia công 5 trục.
Khi sử dụng kèm bản quyền hyperMILL® VIRTUAL Machining Optimizer, hệ thống còn có thể tự động tránh các va chạm hoặc vi phạm giới hạn trục trong quá trình tạo mã NC.
Lợi ích: Tránh các chuyển động xoay lớn của trục C trong các tình huống không cần thiết, tăng độ chính xác gia công và giảm công sức lập trình.

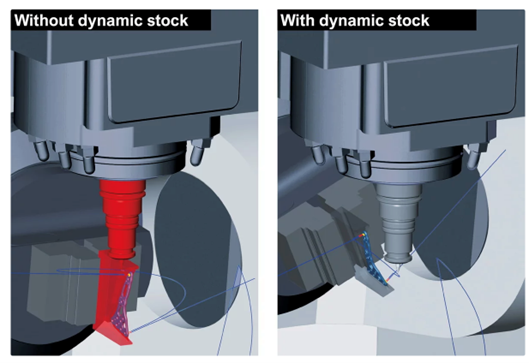

Liên kết với phôi động (Linking with Dynamic Stock)
Giờ đây, bạn có thể sử dụng tùy chọn “Use dynamic stock” cho các chuyển động liên kết mượt mà được tạo bởi hyperMILL® Optimizer. Một mô hình phôi được cập nhật sẽ tự động được tạo cho tất cả các nguyên công trong danh sách công việc và được tính đến khi tạo chuyển động liên kết.
Điều này cho phép tạo ra các chuyển động liên kết được tối ưu hóa dựa trên điều kiện phôi thực tế tại thời điểm đó.
Lợi ích: Chuyển động liên kết được tối ưu hóa, phù hợp với trạng thái phôi thực tế.

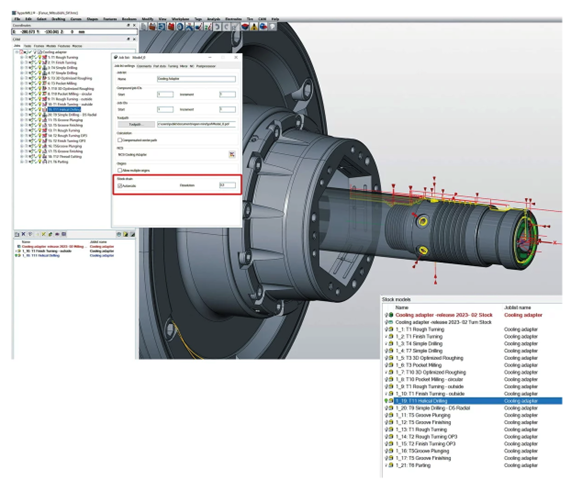

Chuỗi phôi tự động (Automatic Stock Chain)
Phiên bản mới mang đến cho bạn một hệ thống quản lý phôi hoàn toàn mới trong hyperMILL® — hoàn toàn tự động, mạnh mẽ, thông minh và có thể áp dụng cho mọi loại nguyên công: từ khoan, tiện, phay cho đến Gia công cộng vật liệu (additive machining).
Khi bạn kích hoạt tùy chọn “Automatically create stock chain” trong danh sách công việc và định nghĩa độ phân giải, hyperMILL® sẽ tự động tạo tất cả các mô hình phôi theo đúng thứ tự. Nếu một nguyên công bị xóa hoặc thay đổi thứ tự, hệ thống sẽ tự động điều chỉnh chuỗi phôi tương ứng. Bạn cũng có thể loại bỏ nguyên công ra khỏi chuỗi phôi nếu cần. Ngoài ra, người dùng không cần thực hiện bất kỳ thao tác thủ công nào — từ lúc tạo đến khi chuyển qua mô phỏng hoặc máy ảo, hyperMILL® sẽ xử lý toàn bộ mô hình phôi.
Lợi ích: Đơn giản hóa và thân thiện hơn trong việc quản lý và tạo mô hình phôi.

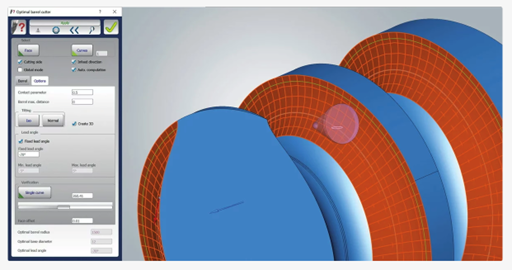

Tối ưu hóa dao barrel (Optimal Barrel Cutter)
Nhờ chức năng mới “Optimal barrel cutter” trong tab “CAM”, bạn có thể phân tích việc sử dụng dao barrel cho các vùng gia công một cách dễ dàng. Phân tích này sử dụng một trong ba loại dao barrel: dạng côn (conical), dạng tiếp tuyến (tangential) hoặc dạng tổng quát (general).
Đối với mỗi loại dao, bạn có thể định nghĩa khoảng đường kính đáy và bán kính cong của dao, để hệ thống hiển thị hình học dao tối ưu trong quá trình phân tích. Ngoài ra, bạn có thể tối ưu hóa bán kính barrel sử dụng được thông qua phân tích góc nghiêng của dao (lead angle), hoặc xác định bán kính barrel tối ưu bằng cách sử dụng điều khiển thông số tiếp xúc (contact parameter control) và khoảng cách tối đa từ bán kính dao (maximum barrel radius distance).
Chức năng này giúp bạn dễ dàng lựa chọn loại dao barrel phù hợp và đảm bảo sử dụng tối ưu trong quá trình gia công.
Lợi ích: Phân tích nhanh chóng và đơn giản để lựa chọn và sử dụng hiệu quả dao barrel.

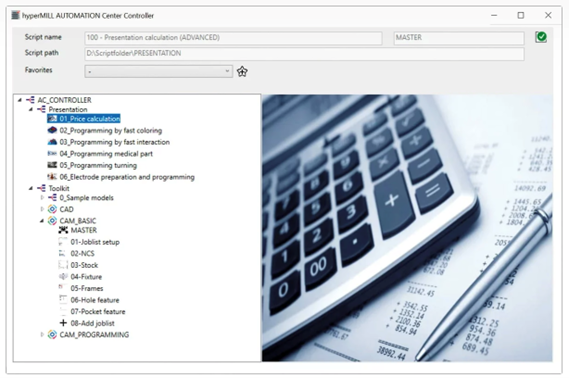

hyperMILL® AUTOMATION Center Controller
Công cụ hyperMILL® AUTOMATION Center Controller mới cho phép bạn dễ dàng quản lý và sắp xếp các script và khối script do bạn tự phát triển. Điều này giúp bạn có cái nhìn tổng thể rõ ràng hơn và truy cập nhanh hơn vào các script tự động hóa của mình. Bạn có thể tạo các mục yêu thích (favorites) và tổ chức script trong đó một cách khoa học. Việc lọc để tìm các script cụ thể luôn khả dụng.
Để dễ dàng làm quen với chức năng này, một bộ dữ liệu ví dụ được cung cấp sẵn trong bản phát hành và bạn có thể tùy chỉnh hoặc mở rộng theo nhu cầu. Trong Controller, các script hoặc khối script được kết hợp có thể được thực thi tự động – chỉ cần lưu thứ tự thực thi vào mục yêu thích.
Lợi ích: Tổ chức khoa học hơn và sử dụng hiệu quả hơn
